华为无线AP 6010DN-AGN系列无线接入点

                           产品外观

               外观

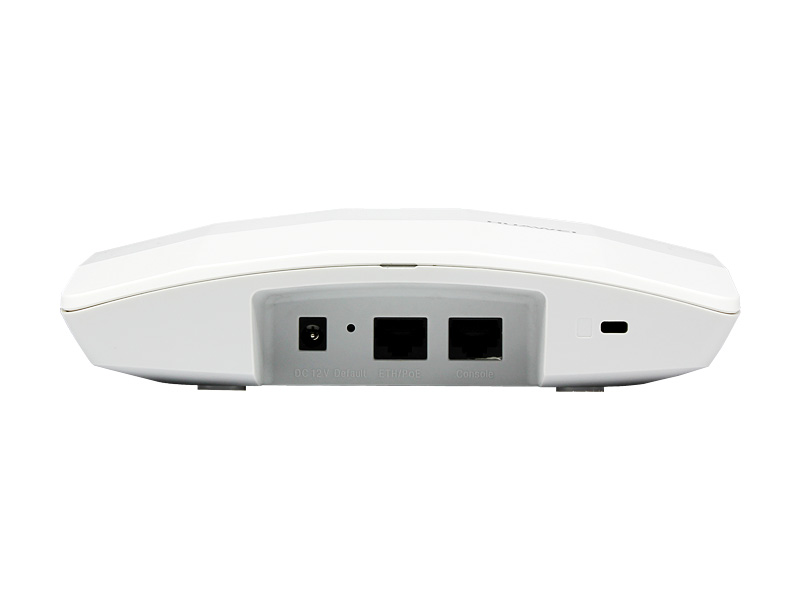

               端口

• 1. Console口。
• 2. ETH/PoE：10/100/1000M，用于有线以太网连接，并且支持PoE供电。 3
• . Default：缺省按钮，长按超过3秒恢复出厂缺省值。 4
• .电源输入接口：12V DC。

• 5. Lock设备锁接口：用于保证设备的防盗安全。

组网应用

可以为面积适中、用户相对集中的场合及对容量需求较大的企业级场景提供高性能的无线服务，该类型设备可根据不同环境灵活实施分布。AP6010DN-AGN也可同时工作在AP和桥接等混合模式下。

AP6010DN-AGN和AP6010SN-GN支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。

当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管 理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。

Fit AP典型组网图(接入点模式)

在上述组网中，设备作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。
