华为无线AP 5010DN-AGN系列接入点

       AP5010系列接入点是经济适用级802.11n产品，适合部署在企业办公、校园、医疗领域、大型商场、会展中心等环境，高密用户接入无忧，无线业务自在随行。有AP5010SN-GN和AP5010DN-AGN两款形态。

                          产品外观

                 外观

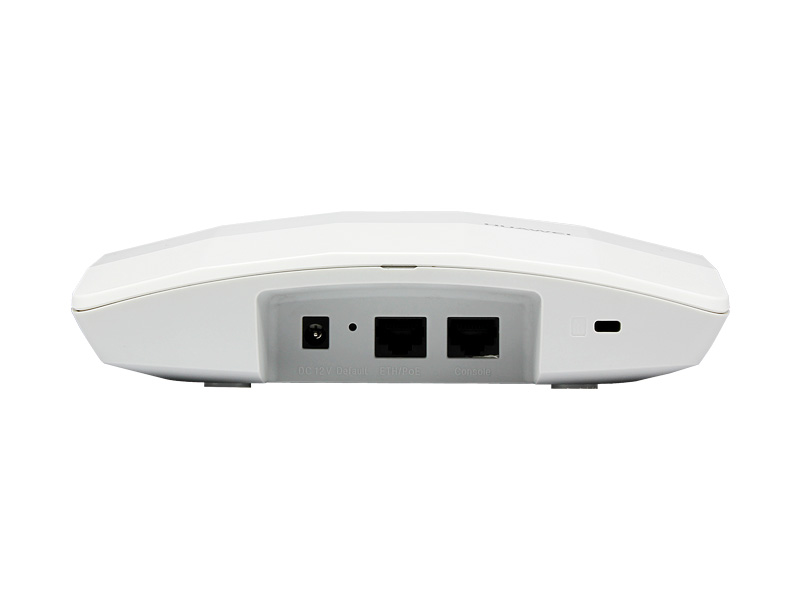

                  端口

• 1.Console口。
• 2.ETH/PoE：10/100/1000M，用于有线以太网连接,并且支持PoE功能，用于连接PoE交换机或PoE电源，给AP供电。
• 3.Default：缺省按钮，长按恢复出厂缺省值。
• 4.电源输入接口：12V DC。
• 5.Lock设备锁接口：用于保证AP5010DN-AGN&AP5010SN-GN的防盗安全。

组网应用

AP5010DN-AGN和AP5010SN-GN可以为结构较简单、面积相对较小、用户相对集中的场合及对容量需求较大的区域，如中小型企业以及 企业分支，提供基本的802.11n无线接入网络。该类型设备可根据不同环境灵活实施分布。AP5010DN-AGN也可同时工作在AP和桥接等混合模式 下。

AP5010DN-AGN和AP5010SN-GN支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。

当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管 理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。

Fit AP典型组网图(接入点模式)

在上述组网中，设备作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。
