华为无线AP3010DN-AGN接入点

AP3010DN-AGN是推出的经济适用级802.11n产品，美观实用，适合部署在中小型企业、咖啡厅、休闲中心等商业环境。

产品外观

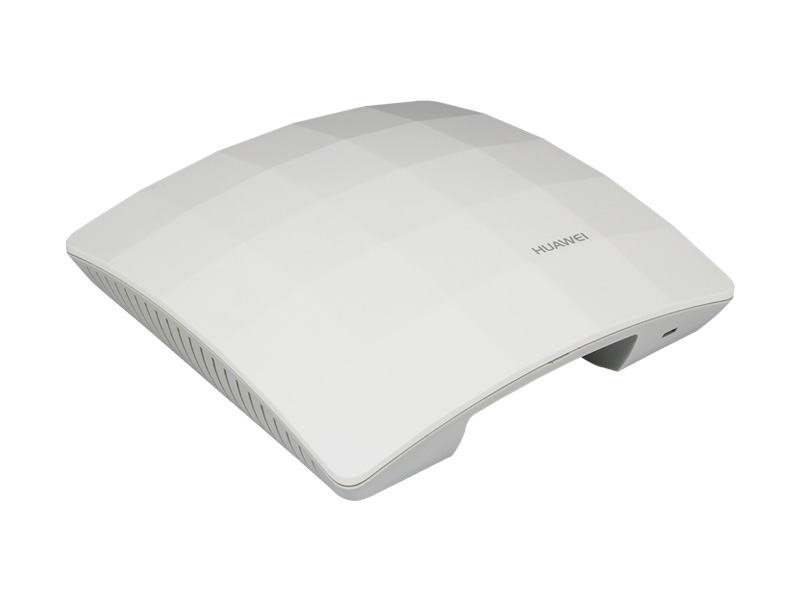

             外观

              端口

• 1.Console口。



• 2.ETH/PoE：10/100/1000M，用于有线以太网连接,并且支持PoE功能，用于连接PoE交换机或PoE电源，给AP供电。



• 3.Default：缺省按钮，长按恢复出厂缺省值。



• 4.电源输入接口：12V DC。



• 5.Lock设备锁接口：用于保证AP3010DN-AGN的防盗安全。






  组网应用

  AP3010DN-AGN可以为中小型企业提供基本的802.11n无线网络，该类型设备可根据不同环境灵活实施分布放装。

  AP3010DN-AGN支持Fat AP和Fit AP两种工作模式，根据网络规划的需要，可以灵活地在Fat AP和Fit AP两种工作模式中切换。

  当客户的无线网络初始规模较小时，客户只需采购AP设备，并设置其工作模式为Fat AP模式。随着客户网络规模的不断扩容，当网络中应用的AP设备达到几十甚至上百台时，为降低网络管理的复杂度，建议客户采购无线控制器设备，便于集中管理网络中的所有的AP设备，此时需要将其AP工作模式切换到Fit AP模式。

  Fit AP典型组网图(接入点模式)：



  在上述组网中，AP3010DN-AGN作为Fit AP只承载桥接转发功能，用户接入、AP上线、认证、路由、AP管理、安全协议、QoS等功能需要同AC配合完成。

  Fit AP WDS典型组网图（网桥模式-点对点）：



  Fit AP WDS典型组网图（网桥模式-点对多点）：



  在上述组网中，设备通过无线链路连接两个或者多个独立的有线局域网或者无线局域网，组建一个互通的网络实现数据访问。WDS模式下可支持点对点、点对多点的组网方式。通过5G和2.4G双射频，AP可实现无线桥接及接入等业务应用。

  Fit AP Mesh典型组网图：



  在上述组网中，作为Mesh节点MP（Mesh Point）的AP通过网状互联形成自配置、自愈合的无线Mesh网络WMN（wireless mesh network）主干，通过作为Mesh Portal节点MPP（Mesh Portal Point）的带网关功能的AP提供到Internet的连接。终端节点可以通过AP的接入服务来接入WMN网络中。由于存在专用的Mesh路由协议，其传输质量能够得到较好的保障，更适用于需要高带宽、高稳定性的Internet连接的场景。

  Fat AP典型组网图



  在上述组网中，设备作为Fat AP独立完成用户接入、认证、数据安全、业务转发和QoS等功能。
