华为AC 6605接入控制器

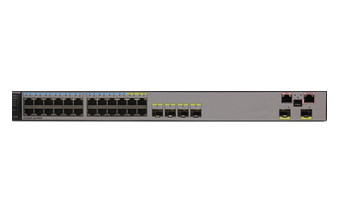

产品外观

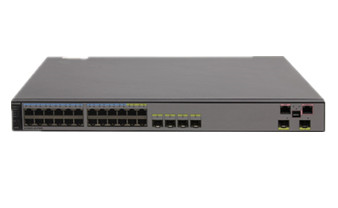

外观

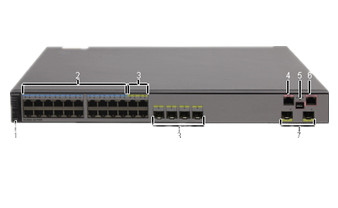

端口

1、 MODE按钮，即模式切换按钮

2、20个10/100/1000BASE-T以太网电接口、支持10M/100M/1000M自适应、支持20个接口PoE供电。

3、4个Combo接口、支持10M/100M/1000M自适应、支持4个接口PoE供电。

4、 1个ETH管理接口
5、1个Mini USB接口
6、1个Console调测接口
7、2个10GE SFP+以太网光接口

产品应用场景

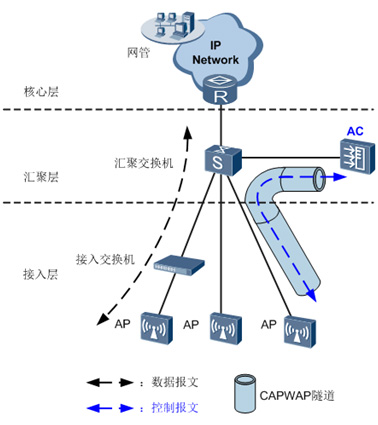

AC6605-26-PWR有直连式组网和旁挂式组网两种方式。

AC承载管理流和数据业务流，管理流必须封装在CAPWAP（Control And Provisioning of Wireless Access Points）隧道传输，数据流可以根据实际情况选择是否封装在CAPWAP隧道中传输。

CAPWAP定义了无线接入点（AP）与无线控制器（AC）之间的通信规则，为实现AP和AC之间的互通性提供通用封装和传输机制。

CAPWAP数据隧道封装发往AC的802.11协议的数据包。

CAPWAP管理隧道实现远程AP配置和WLAN管理。

根据数据流（也称业务流）是否封装在CAPWAP隧道中转发，可以分为两种转发模式：

直接转发：也称本地转发或分布转发。

隧道转发：也称集中转发，通常用于集中控制无线用户流量的场景。

无论直连式组网还是旁挂式组网，都可以根据需要自行选择，AC6605-26-PWR支持两种模式混合，即根据需要部分AP配置为直接转发模式，部 分AP配置为隧道转发模式。由于隧道转发模式下，所有无线用户流量都将汇聚到AC上处理，存在交换瓶颈的风险，在企业网中不常采用。
