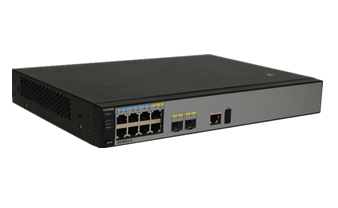

华为AC6003接入控制器
- 鸿远腾达代理AC6003接入控制器是针对中小型企业的小型盒式无线接入控制器。 支持有线无线一体化接入，应用于中小型企业及分支园区覆盖或企业办公网络等场境。
- 咨询热线：400-838-6158
-
华为AC 6003接入控制器
| 数字 | 指示灯/按钮 | 颜色 | 指示灯状态及含义 |
|---|---|---|---|
| 1 | 电源指示灯：PWR | 常灭 | 设备未上电。 |
| 绿色 | 常亮：电源供电正常。 | ||
| 2 | 系统运行状态灯：SYS | 常灭 | 系统未运行。 |
| 绿色 | 快闪：系统正在启动过程中。 慢闪：系统正常运行中。 | ||
| 红色 | 常亮：设备不能正常启动，或运行中有温度、风扇异常告警。 | ||
| 3 | STAT模式状态灯：STAT | 常灭 | 表示没有选择STAT模式。 |
| 绿色 | 常亮：表示业务接口指示灯为默认模式，默认模式下接口为STAT状态。 | ||
| 4 | Speed模式状态灯：SPED | 常灭 | 表示没有选择Speed模式。 |
| 绿色 | 常亮：表示业务接口指示灯暂时用来指示接口的速率，45s后自动恢复到默认模式（STAT）。 | ||
| 5 | 模式切换按钮：MODE | - | 按一次则SPED灯亮绿色，此时业务接口指示灯暂时用来指示各接口的速率状态。 再按一次则恢复默认状态，即STAT灯亮绿色。 当超过45s没有按动按钮，则模式状态灯自动恢复为默认模式（STAT灯亮绿色，SPED灯常灭）。 |
| 6 | 业务接口指示灯 GE电接口：接口从1开始编号，从下到上，从左到右。 GE光接口：请参考三角形状的箭头指向。 | 业务接口指示灯的含义跟所处的模式相关，具体请参见下表。 | |

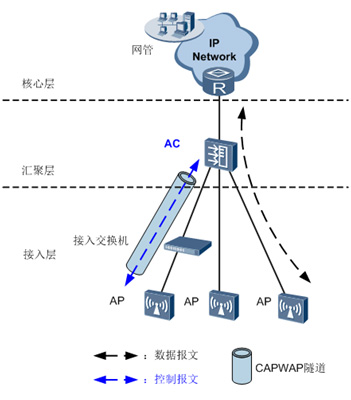

AC有直连式组网和旁挂式组网两种方式。
AC承载管理流和数据业务流，管理流必须封装在CAPWAP（Control And Provisioning of Wireless Access Points）隧道传输，数据流可以根据实际情况选择是否封装在CAPWAP隧道中传输。
CAPWAP定义了无线接入点（AP）与无线控制器（AC）之间的通信规则，为实现AP和AC之间的互通性提供通用封装和传输机制。
CAPWAP数据隧道封装AP发往AC的802.3协议的数据包。
CAPWAP管理隧道实现远程AP配置和WLAN管理。
根据数据流（也称业务流）是否封装在CAPWAP隧道中转发，可以分为两种转发模式：
直接转发：也称本地转发或分布转发。
隧道转发：也称集中转发，通常用于集中控制无线用户流量的场景。
无论直连式组网还是旁挂式组网，都可以根据需要自行选择，AC支持两种模式混合，即根据需要部分AP配置为直接转发模式，部分AP配置为隧道转发模式。由于隧道转发模式下，所有无线用户流量都将汇聚到AC上处理，存在交换瓶颈的风险，在企业网中不常采用。
