华为NE20E-S系列路由器

NetEngine20E-S系列综合业务承载路由器（以下简称 NE20E-S）是华为公司面向交通、金融、电力、政府、教育、企业等用户需求推出的高端网络产品，主要应用在IP骨干网汇聚，中小企业网核心，园区网边缘，中小校园网接入等。

NE20E-S系列路由器采用华为自研NP芯片，基于分布式硬件转发和无阻塞交换技术，具有良好的线速转发性能、电信级的可靠性、优异的扩展能力、完善的QoS机制和丰富的业务处理能力。NE20E-S采用华为公司自主研发的最新通用路由平台VRP（Versatile Routing Platform），具有强大的汇聚接入能力，可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等，实现业务运营级的可靠承载；支持丰富的业务特性，如GRE、IPSec、NAT、NetStream等；同时，NE20E-S全面支持IPv6，可以实现IPv4到IPv6的平滑过渡。NE20E-S可以灵活应用于IP/MPLS网络接入汇聚市场，配合NE其他产品为企业用户提供全方位网络解决方案，满足用户未来业务发展的多元化需求。

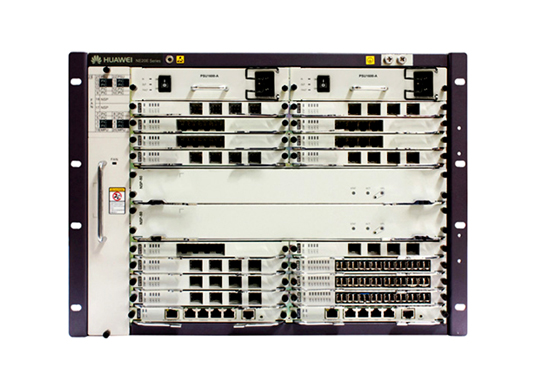

产品外观

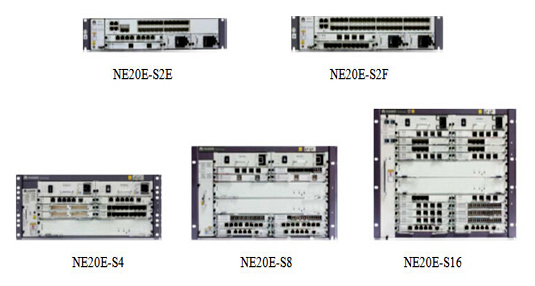

华为NE20E-S系列产品包含NE20E-S2E，NE20E-S2F，NE20E-S4，NE20E-S8和NE20E-S16

产品特性

领先的VRP平台

NE20E-S系列采用最新的VRP8.0平台，与华为NE5000E是同一平台。VRP操作系统采用 RDF (Resilient Distributed Framework) 弹性分布式架构 ，通过相对分离的管理平面，业务平面，数据平面和控制平面，极大的提升了整个系统的灵活性，可靠性，可管理性，扩展性。

华为VRP平台成熟稳定，目前现网运行超过400万套，其功能丰富性和稳定性也经过了大规模实际应用的磨砺，具备了丰富的业务特性和功能。

自研芯片，业务随需而动

NE20E-S系列内置华为自研网络处理器NP芯片，凭借其灵活的全可编程架构，可通过微码编程实现新业务，客户无需更换新的硬件，节省设备投资成本；同时大幅度缩短业务创新周期，帮助客户实现新业务快速上线，助力客户构建弹性可扩展的网络。

领先的工业设计，绿色理念

NE20E-S采用业界领先的工业设计，低功耗，绿色节能，低碳环保。设备仅有220m深,最低2U高，为用户节省机房空间。NE20E-S宽温设计满足-40~65℃工作的条件，适合环境恶劣的室外应用。

全面的汇聚接入能力

NE20E-S端口类型丰富，支持E1/CE1、POS、CPOS、GE、10GE、40GE，拥有高密度固定端口，满足传统广域汇聚接入需求的同时，也可支持以太MSTP的汇聚，全面满足客户业务需求。

强大的业务支持能力

NE20E-S具有强大的路由能力，提供RIP、OSPF、IS-IS、BGP4和多播路由等丰富的路由协议，支持明/密文认证，具备快速收敛功能，保证在复杂路由环境下安全稳定。

NE20E-S具有强大的业务承载能力，根据组网需求可以同时部署L2VPN、 L3VPN、MVPN，支持和TE （Traffic Engineering）同时部署，支持灵活QinQ，支持DHCP，还可提供Netstream等功能，适应传统的接入需求和新兴的业务需求，满足多业务融合丰富的承载需求。

NE20E-S具有强大的可扩展组播能力，支持丰富的IPv4/IPv6组播协议，包括PIM-SM/SSM、MLDv1/v2、IGMPv3，IGMPSnooping等特性，可以灵活承载IPTV等视频业务，可以满足各种规模的组播业务的需求。

全方位的可靠性解决方案

NE20E-S系列路由器采用分布式处理架构，主控、交换和转发物理分离，控制平面和业务平面分离，确保业务和控制互不干扰，主备倒换时不影响业务转发。NE20E-S从多个层面提供可靠性保护，包括设备级、网络级、业务级可靠性，形成了面向整个网络的解决方案，完全满足电信级的可靠性需求，是构筑电信级业务的基石，达到99.999％的系统可用性。

设备级可靠：NE20E-S提供关键部件的冗余备份。关键组件支持热插拔与热备份，NSR（Non-Stop Routing），NSF（Non-Stop Forwarding）和ISSU等技术一起保障无中断业务运行。

网络级可靠：NE20E-S提供IP/LDP/VPN/TE快速重路由，Hot-Standby，IGP、BGP以及组播路由快速收敛，虚拟路由冗余协议（VRRP，Virtual Router Redundancy Protocol），TRUNK链路分担备份，硬件BFD链路3.3ms快速检测，MPLS/Ethernet OAM，保证整网稳定性，可以提供端到端200ms保护倒换，业务无中断。

业务级可靠： NE20E-S提供的VPN FRR和E-VRRP技术，VLL FRR和Ethernet OAM技术以及PW Redundancy，可以应用于L3VPN和L2VPN组网方案中，保证业务层面的冗余备份，使业务稳定可靠不中断。

灵活的VS技术

NE20E-S支持灵活的VS（Virtual System）技术。使用VS技术能够将一台路由器虚拟成多个逻辑路由器，各逻辑路由器之间资源隔离。网络中的不同业务可以部署在不同的VS上，形成多业务网络，各种业务隔离，提高业务的安全性和可靠性。

创新的IP硬管道技术

IP硬管道技术是华为公司在IP领域的又一大创新，在现有网络基础上，利用MPLS-TE、HQoS等技术，通过硬件资源预留方式，实现专线业务的带宽专用，同时保证业务低时延、高可靠。

NE20E-S支持创新的IP硬管道技术，为企业提供高品质的IP专线解决方案。通过硬件严格隔离软硬管道，确保硬管道带宽不被抢占，实现类似SDH的刚性管道，同时采用IP FPM技术实现流级别的业务质量感知，通过网管和uTraffic提供图形化显示，实时监测业务运行状况，实现IP专线业务的可控、可管、可视。

完备的OAM技术，易部署易运维

NE20E-S系列路由器支持丰富全面的OAM技术，可以通过定时或手动发送检测报文来探测网络的连通性，并对网络进行故障诊断和定位。点到点的EFM协议、端到端以太网链路管理维护的CFM协议和端到端以太网链路性能检测的Y.1731协议三者的综合应用，为用户提供了一套完整的以太网OAM解决方案。

NE20E-S内置RFC2544可实现离线性能监控，这是参照RFC2544定义的一种通用流量测试方法。此方法可屏蔽不同网络场景以及检测报文格式的差异，是一套标准的网络性能评估方法。在业务部署前采用自发包形式模拟业务流量来完成网络性能检测，不需要测试仪就能解决流量收发问题。在网络业务割接前，可以使用此检测方式，帮助客户先评估网络是否达到预先设计指标。

在IP网络性能检测方面，NE20E-S支持华为创新的IP FPM（IP Performance Measure）技术。一方面，IP FPM可以直接对业务报文进行测量，真实反映IP网络的性能；另一方面，IP FPM还可以在线监控IP网络承载业务的变化，准确实时地反映出业务运行情况，能够快速精确地进行故障定位。IP FPM具备高精度、部署灵活、对业务零影响等优势。
