H3C(华三)S5120-24P-EI 24口全千兆交换机

  • 鸿远腾达代理H3C S5120-EI系列交换机是全千兆以太网交换机产品,具备丰富的业务特性,提供IPv6转发功能以及最多4个10GE扩展接口。通过H3C特有的IRF2(智能弹性架构)功能,用户能够简化对网络的管理。S5120-EI系列千兆以太网交换机定位为企业网千兆接入,同时还可以用于数据中心服务器群的连接。
  • 咨询热线:400-838-6158
  • 产品详情

  • 联系我们

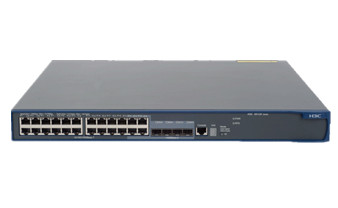

H3C(华三)S5120-24P-EI 24口全千兆交换机

H3C S5120-24P-EI

鸿远腾达代理H3C S5120-EI系列交换机是全千兆以太网交换机产品,具备丰富的业务特性,提供IPv6转发功能以及最多4个10GE扩展接口。通过H3C特有的IRF2(智能弹性架构)功能,用户能够简化对网络的管理。S5120-EI系列千兆以太网交换机定位为企业网千兆接入,同时还可以用于数据中心服务器群的连接。


组网应用

组网应用一:在大型园区网络典型应用

在大中型企业园区网中,S5120-EI系列以太网交换机可作为接入交换机,提供了高性能、大容量的交换服务,并支持10GE的上行接口,为接入设备提供了更高的带宽。此外整网核心层,汇聚层和高性能接入层均采用H3C创新的IRF2(智能弹性架构)技术,在原有网络拓扑不变的情况下,通过将多台设备虚拟为一台统一的逻辑设备,实现网络拓扑、业务、管理的简化,1:N的可靠性成倍提升,网络运行性能大幅提高等多重优点。

S5120-EI系列以太网交换机在企业网/园区网汇聚层应用

组网应用二:在数据中心的典型应用

H3C采用基于100G平台的S12500系列交换机作为数据中心核心,汇聚层可以采用S12500或S10500/S7500E产品,通过集成的防火墙、负载均衡等多业务板卡来实现安全保证和流量均衡。接入层S5120C-EI系列可以提供高密度的千兆服务器接入方案。

S5120-EI系列以太网交换机在数据中心的应用


主机选购

H3C S5120-EI系列以太网交换机选配:

设备名称

描述

数量

备注

S5120-24P-EI以太网交换机

采用交流电源供电,输入电压为90V~264V;采用RPS直流电源供电,输入电压为10.8~13.2V

1

可选

S5120-48P-EI以太网交换机

1

可选

S5120-28C-EI以太网交换机

1

可选

S5120-52C-EI以太网交换机

1

可选

S5120-28C-PWR-EI以太网交换机

采用交流电源供电,输入电压为90V~264V;采用RPS直流电源供电,输入电压为-52V~-55V

1

可选

S5120-52C-PWR-EI以太网交换机

1

可选

扩展模块及线缆选购

H3C S5120-EI系列以太网交换机接口板及线缆选购:

项目描述

数量范围

备注

H3C S5120-EI 1端口万兆以太网XFP光接口模块

0-2

可选

H3C S5120-EI 2端口万兆以太网XFP光接口模块

0-2

可选

H3C S5120-EI 2端口万兆以太网CX4接口模块(3m短距离)

0-2

可选

H3C S5120-EI 2端口万兆兆以太网SFP+光接口模块

0-2

可选

H3C S5120-EI 2端口1/10G BASE-T以太网电接口模块

0-2

可选

H3C S5120-EI 2端口千兆以太网SFP光接口板

0-2

可选

CX4连接电缆-1250px

0-4

可选

CX4连接电缆-1.0m

0-4

可选

CX4连接电缆-3.0m

0-4

可选

SFP+连接线缆-1625px

0-4

可选

SFP+连接线缆-1.3m

0-4

可选

SFP+连接线缆-3.0m

0-4

可选

光模块选购

H3C S5120-EI系列以太网交换机SFP接口模块选购:

SFP模块名称

中心波长

SFP模块提供的用户接口连接器类型

接口线缆规格及最大传输距离

数量

备注

1000BASE-SX-SFP

850nm

LC

50/125μm多模光纤 550m

0~4

可选

62.5/125μm多模光纤 275m

0~4

可选

1000BASE-LX-SFP

1310nm

9μm/125μm单模光纤10km

0~4

可选

1000BASE-LH-SFP

9μm/125μm单模光纤 40km

0~4

可选

1000BASE-ZX-LR-SFP

1550nm

9μm/125μm单模光纤 40km

0~4

可选

1000BASE-ZX-VR-SFP

9μm/125μm单模光纤 70km

0~4

可选

H3C S5120-EI系列以太网交换机XFP光模块选购:

XFP模块名称

中心波长

用户接口连接器类型

接口光纤规格

光纤最大传输距离

数量

备注

XFP-SX-MM850

850nm

LC

50μm/125μm多模光纤

300m

0~4

可选

XFP-LX-SM1310

1310nm

9μm/125μm单模光纤

10km

0~4

可选

XFP-LH40-SM1550

1550nm

9μm/125μm单模光纤

40km

0~4

可选

H3C S5120-EI系列以太网交换机SFP+光模块选购:

SFP+模块名称

中心波长

用户接口连接器类型

接口光纤规格

光纤最大传输距离

数量

备注

SFP-XG-SX-MM850-A

850nm

LC

50μm/125μm多模光纤

300m

0~4

可选

SFP-XG-LX220-MM1310

1310nm

62.5/125μm多模光纤

220m

0~4

可选

SFP-XG-LX-SM1310

1310nm

9μm/125μm单模光纤

10km

0~4

可选



咨询:H3C(华三)S5120-24P-EI 24口全千兆交换机
