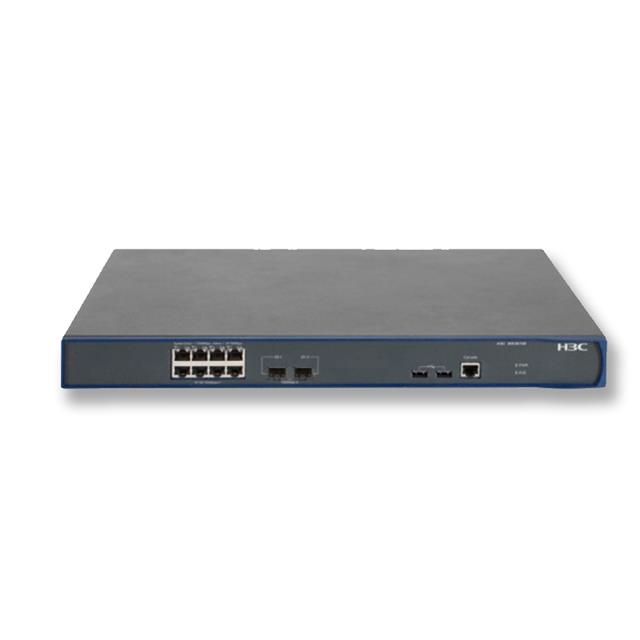

华三H3C WX3010E控制器AC网关

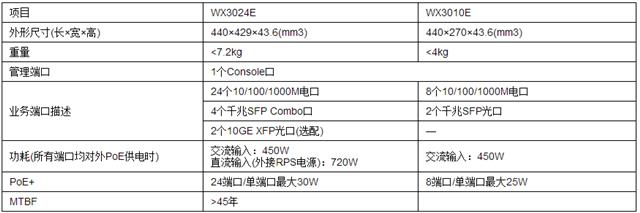

产品硬件规格

产品特点

提供对802.11n AP的管理

WX3000系列一体化交换机在支持对传统802.11a/b/g AP管理的同时，还可以与H3C基于802.11n协议的AP配合组网，从而提供相当于传统802.11a/b/g协议数倍的无线接入速率，能够覆盖更大的范围，使无线多媒体应用成为现实。

支持精细的无线用户接入控制和管理

 基于MAC的认证接入控制方式，不但可以使得客户在AAA服务器上对用户组进行权限的配置和修改，同时支持对具体用户的权限的配置，这种精细的用户权限控制大大增强了无线网络的可用度，网管人员可以轻松通过该方式对不同级别的人或人群进行接入权限分配。

 基于MAC的VLAN同样也是WX3000系列一体化交换机的一大特色，在控制策略上，管理员可以把相同性质的用户(MAC)划分到同一个VLAN，同时在AC上基于VLAN配置安全策略，这样做既可以简化系统配置，又可以做到用户级粒度的精细管理。

 出于安全性或计费等考虑，系统管理员可能希望控制无线用户接入到网络中的位置。WX3000系列一体化交换机支持基于AP位置的用户接入控制。当无线用户接入网络时，可以通过认证服务器向AC下发允许用户接入的AP列表，在AC上进行接入控制，从而达到限制无线用户只能接入到指定位置的AP的目的。

支持802.1x认证，

MAC地址认证，Portal认证等

WX3000系列一体化交换机支持多种认证方式：

 802.1x认证：WX3000系列一体化交换机支持TLS、PEAP、TTLS、MD5、SIM卡等多种802.1x的认证方式，同时还支持802.1x本地认证方式，提供对MD5、TLS、PEAP这几种主流认证方式的支持，用户不再需要额外配置AAA服务器。WX3000还支持通过802.1x认证后动态授权VLAN和ACL功能，对用户的策略可以事先设定好，用户认证时，系统自动配置客户权限。

 MAC地址认证：WX3000支持MAC地址认证，对一些手持终端(例如：Wi-Fi Phone、手持移动终端等)并不方便采取电脑上的认证方式，MAC地址认证却可以轻松解决该问题，实现在控制器或者AAA服务器上配置好合法的MAC地址，这些MAC地址对应的终端就可以被允许被接入到网络，而事先没有被配置的非法终端则不能接入无线网络，该功能极大地方便了例如无线医疗系统等应用，MAC地址认证可以确保只有医院的PDA工作终端才能接入到无线网络，而拒绝病人的无线PDA使用专用无线网络。

 Portal认证：WX3000提供内置的Portal认证服务器。该认证方式无需客户端配合，直接通过浏览器WEB Portal页面作为认证通道，当用户认证通过后，可以灵活跳转到指定访问首页并启动相应授权和计费。同时也可以根据策略要求，灵活推送定制Portal页面，达到广告宣传、信息传递的作用，广泛使用在无线校园、无线城市、访客接入等应用场景。

提供User Profile

在基于用户授权方式的网络管理中，用户通过认证，即获得访问网络的权限。授权包括控制用户可访问的网络范围，以及用户可获得的网络服务质量，如访问带宽、访问优先级。在用户移动的网络或大型网络中，为了方便网管人员开展日常的管理工作，User Profile特性提供了一种更模块化、更简单的管理方式。

管理人员将一组基于用户群或特殊用户定制的策略配置在各个用户的profile中，并且为每个用户群或特殊用户预先分配各自的profile，用户认证上线时，在用户上线的端口动态下发profile配置，使该用户能动态获得其可以访问的网络范围，访问带宽以及访问优先级；在用户下线时，取消该用户在这个端口上的配置，自动关闭该端口的特殊访问权限。

User Profile中可以下发的配置包括ACL、QoS(优先级、带宽限速、802.1p和DSCP标记)、VLAN。

支持信道智能切换

无线局域网中，信道是非常稀缺的资源，每个AP只能够工作在非常有限的非重叠信道上，比如对于2.4G网络，只有３个非重叠信道，所以如何智能地为AP分配信道是无线应用的关键。

无线局域网工作的频段存在大量可能的干扰源，如雷达、微波炉，它们在网络中的出现将干扰AP的正常工作。通过信道智能切换功能，可以保证每个AP能够分配到最优的信道，尽可能地减少和避免相邻信道干扰，而且通过实时信道干扰检测，可以让AP实时避开雷达，微波炉等干扰源。

支持智能AP负载分担

WLAN网络的IEEE标准802.11协议把无线漫游的决策交给了无线客户端，无线客户端一般会根据AP信号强度(RSSI)选择AP，这很容易导致大量的客户端仅仅因为某个AP信号较强而连接到同一个AP上。由于这些客户端共享无线媒介，导致每个客户端的网络吞吐将大量减少。

智能负载分担方法可以实时地分析无线客户端的位置，动态地确定在当前时刻和当前位置下哪些AP可以彼此分担负载，通过控制无线客户端接入的AP，来实现这些AP间的负载分担。系统不仅支持按照用户在线会话数的负载分担，而且支持按照用户流量负载的分担。

支持智能无线业务感知(wIAA)

WX3000系列一体化交换机支持智能感知无线业务流量，实现基于无线用户状态的弹性策略识别与管理，优化语音及视频业务承载。

支持远程探针分析

WX3000系列一体化交换机支持针对AP的远程探针分析功能。可以对覆盖区内的Wi-Fi报文进行侦听捕获并实时镜像到本地分析设备供网络管理员进行故障排查、优化分析。远程探针分析功能既可以针对工作信道进行无收敛镜像，也可以对所有信道轮询采样，灵活满足无线网络监控运维要求。

内置射频优化引擎(ROE)

WX3000系列一体化交换机内置针对AP的射频优化引擎(RF Optimizing Engine)，通过基于特征和协议的射频优化，有效提升无线部署中高密度接入、流媒体传输等场景中的应用加速能力和质量保障效果。其中包含：多用户公平调度、混合接入公平、过滤干扰、速率最优、频谱导航、组播增强(IPv4/IPv6)、逐包功率控制和智能带宽保障等。

提供端到端的QoS

WX3000系列一体化交换机基于Comware平台开发，对Diff-Serv标准可以完善支持。

QoS Diff-Serv 模型中主要包括流分类、流量监管(Policing)、队列管理、队列调度(Scheduling)等，完整实现了标准中定义的EF、AF1～AF4、BE等六组PHB及业务，使网络运营商可为用户提供具有不同服务质量等级的服务保证，使Internet真正成为同时承载数据、语音和视频业务的综合网络。

支持多种分支机构远程接入场景

 当AC和AP通过广域网链路进行连接时，用户可以灵活选择集中转发或本地转发模式，提升分支机构局域网打印访问、终端互访等业务性能。

 当广域网链路发生故障或AC发生故障时，在线用户不掉线，可以继续访问本地资源，并且可支持AC逃生功能。

 当分支机构也部署了认证服务器时，AP可进行本地认证。例如，当AC与AP之间链路正常时，分支机构的用户认证由总部集中完成；当AC与AP间链接意外断开后，AP可以使用分支机构本地认证服务器为新上线的用户认证。

 当分支机构AP部署于私网内时，AC可以穿越NAT与AP进行通信。
