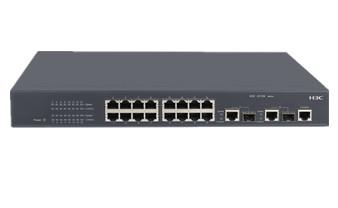

H3C(华三)LS-S3100V2-16TP-SI 16口百兆以太网接入层交换机

组网应用一：城域接入组网方案

在城域网当中，S3100V2系列以太网交换机作为接入设备，通过100Mbit/s接口直接接入用户，上行与汇聚层交换机（三层交换机）相连，再通过路由器连接到城域网的核心层，实现千兆到骨干、百兆到桌面的城域网全网解决方案。

S3100V2系列以太网交换机城域网组网图

组网应用二：多业务承载

IPTV 业务要求DSLAM下移到园区内以提升用户的接入带宽，S3100V2作为DSLAM汇聚交换机，在设备上配置灵活QinQ，外层VLAN标识DSLAM 或园区位置，内层VLAN标识用户。这样就能够实现运营商的统一规划，和细致管理：VLAN布局简单，不受用户侧的影响。

S3100V2系列以太网交换机多业务承载组网图

H3C S3100V2系列以太网交换机目前包含型号与端口数仅供参考，帮助您提高工作效率 010-62569468/57635285快速帮您准确选型，并解答您的疑问。

S3100V2-8TP-SI： 8个10/100Base-TX以太网端口，1个10/100/1000Base-T以太网端口和1个复用的100/1000Base-X SFP端口；

S3100V2-16TP-SI：16个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口；

S3100V2-26TP-SI：24个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口；

S3100V2-8TP-EI： 8个10/100Base-TX以太网端口，1个10/100/1000Base-T以太网端口和1个复用的100/1000Base-X SFP端口；

S3100V2-16TP-EI：16个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口；

S3100V2-26TP-EI：24个10/100Base-TX以太网端口，2个10/100/1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口；

S3100V2-8TP-PWR-EI：8个10/100Base-TX以太网端口（PoE），1个10/100/1000Base-T以太网端口和1个复用的100/1000Base-X SFP端口；

S3100V2-16TP-PWR-EI：16个10/100Base-TX以太网端口（PoE），2个10/100/1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口；

S3100V2-26TP-PWR-EI：24个10/100Base-TX以太网端口（PoE），2个10/100/1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口；
